制作樹脂工藝品，除了關(guān)注灌漿、脫模等制作工藝外，同時不能忽略樹脂本身的特性。因為樹脂在固化過程中的“脾氣”，直接決定了你該選用什么樣的硅膠模具。如果不了解樹脂，選材就可能南轅北轍。

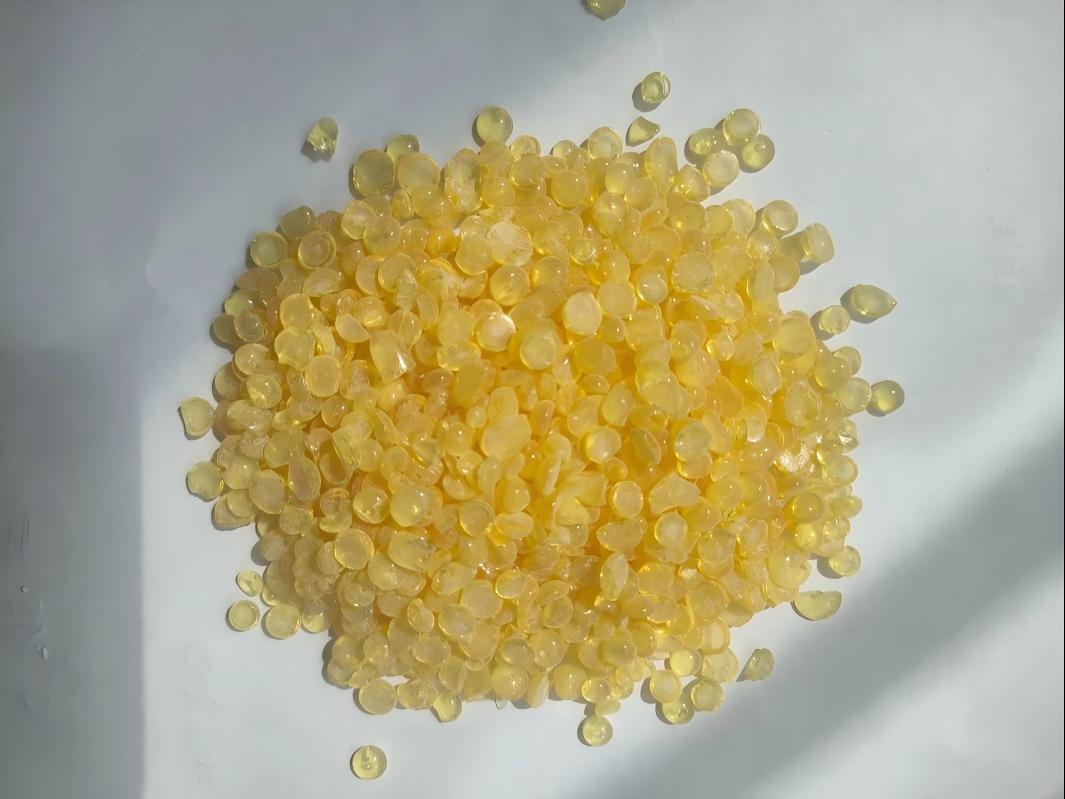

一、樹脂的特性

樹脂工藝品最常用的原料是不飽和樹脂。這種樹脂在固化劑作用下發(fā)生交聯(lián)反應(yīng)時，會釋放出大量的熱量。通用型不飽和樹脂的放熱峰溫度可達190℃，普通樹脂也普遍在120℃到200℃之間。更關(guān)鍵的是，樹脂固化時間往往只有3-5分鐘，熱量在短時間內(nèi)急劇積聚。

二、硅膠怎么選？

目前市面上的模具硅膠主要分為縮合型和加成型兩類。

縮合型硅膠操作簡單、成本較低，A:B比例通常為100:2，室溫固化即可，是大多數(shù)工藝品生產(chǎn)的首選。但普通型號的耐溫范圍在100℃-150℃，面對樹脂近200℃的放熱峰值時，存在明顯的燒模風(fēng)險。

加成型硅膠耐溫性能普遍可達200℃以上，收縮率極低（≤0.1%），尺寸精度高，但成本約為縮合型的2-3倍，且A:B比例需精確至1:1，對原料純凈度要求嚴(yán)格——某些含硫物質(zhì)可能導(dǎo)致其無法固化。

針對不飽和樹脂放熱帶來的燒模問題，宏圖硅膠專門研發(fā)出耐燒型縮合模具硅膠，將材料耐溫上限提升至180℃-200℃，其操作時長與固化時長均與普通縮合型硅膠保持一致，在保留成本可控、操作簡便優(yōu)勢的基礎(chǔ)上，有效規(guī)避了燒模風(fēng)險。

了解樹脂的固化放熱特性，是選對硅膠的前提?？s合型硅膠操作便捷、成本合理，是工藝品模具的主流選擇；加成型硅膠精度高、耐溫好，但成本和操作門檻也更高。針對樹脂放熱場景，選用耐燒型縮合硅膠是在性能、成本和操作便利性之間取得平衡的一種有效方案。具體選型還需結(jié)合產(chǎn)品要求和生產(chǎn)條件綜合判斷。
